ベルトコンベヤ界の大革命とも言え るこの製品は、業界初のベルト 蛇行防止プーリーであります。 プーリーを６分割し各々がシーソー 状に動く構造になっているので 左右両端の外径が自由に太細に 変径できる機能を持っています。 ベルトが偏移動したとき、移動した 側のローラーが細くなり反対側は 当然太くなります。 ベルトは太い方向に移動する習性 から、太い方向、つまり元の位置に 戻ることになり蛇行を防止できるの です。 ベルトコンベアのベルトの蛇行は 宿命的なもので、ベルトの損傷、 モーターの過負荷などがトラブルの 最大の原因でした。 しかしそれを解決できるのがこの 『オートプーリー』（特許）なのです。 |

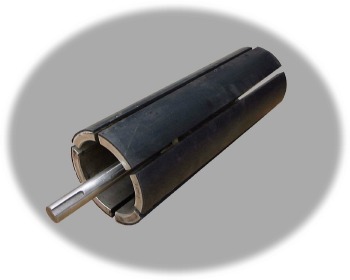

| ↑汎用コンベア−用 （ベルト巾３３０ミリ対応） | |
 |
|

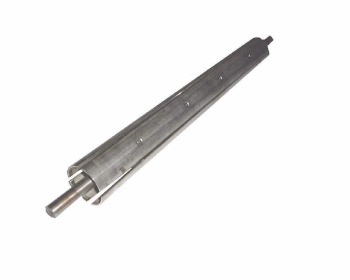

| ↑小型コンベア−用 （ベルト巾４００ミリ対応） |
※ 『注目発明』についての詳細は選定証をクリックしてください。
☆正転逆転時のベルト全体の移動位置の数値、及び蛇行数値データ☆
| ローラーの組み合わせ |
駆動側 正逆回転時 |
テール側 正逆回転時 |
駆動側 蛇行 |
テール側 蛇行 |
復元時間 |
| オートプーリーとバランスプーリーの場合 | ０〜１ミリ | ０〜１ミリ | ０〜１ミリ | ０〜１ミリ | ７秒 |
| 従来型駆動プーリーとバランスプーリーの場合 | ０〜１ミリ | ０〜１ミリ | ５ミリ | ０〜１ミリ | ７秒 |
| オートプーリーと 従来型テールプーリー（クラウン加工なし）の場合 |
０〜１ミリ | ５ミリ | ０〜１ミリ | ０〜１ミリ | ４５秒 |
| 従来型駆動プーリーと 従来型テールプーリー（クラウン加工あり）の場合 |
５ミリ | ３ミリ | ５ミリ | ３ミリ | ９０秒 |
| 先に紹介させていただいたオートプーリとバランスプーリを搭載 したベルトコンベヤーを運転した結果正回転から逆回転、逆回転から 正回転と回転方向を変更しても１ミリのベルトのズレもなく非常に安定 した運転結果を得ました。 このレベルの状況下では気温、湿度にも微妙に影響を受けるものなの か数日後の運転では１ミリ程度のズレがありました。 しかしローラーの組合わせによってベルトの蛇行は完全に防止できるも のと考えております。 今回のテスト用ベルトコンベヤーは機長３、９メートル、布入ゴムベルト 幅３３０ミリ、ベルト厚４．７ミリ、速度６８m/分でのテスト結果です。 |
| 現在のコンベヤ業界ではコンベヤの製作にあたり幅などの規格が定まっていないのが実状です。 |
| その現場によって各々のコンベヤ製作会社が様々な形状のコンベヤを製作しています。 |
| その為、当社の蛇行防止プーリー＆ローラーはすべて受注生産となっております。 |
| お客様とのご相談により蛇行防止搭載予定のコンベヤの図面又は概略図をもとに、コンベヤの機 |
| 長、幅、ベルト素材、ベルト幅、ベルト速度、搬送する物、及び重量、使用環境、正転逆転の有無な |
| どの情報をいただき、用途にあった蛇行防止策を検討しコンベヤに搭載する蛇行防止プーリー＆ロ |
| ーラーを選定させていただいております。ご希望によりコンベヤに搭載する位置などの蛇行防止策の |
| 概略図、御見積り等を作成し提出させていただいております。 |
| また「蛇行のしないコンベア」の製作も賜ります。 |
| ご質問等、ベルト蛇行にお困りのお客様はお気軽にお問い合わせください。 |
| ↑ベルトコンベア正回転でのテスト |
| ↑ベルトコンベア逆回転でのテスト |
